同轴度加工设备-陶瓷劈刀锥度精修机

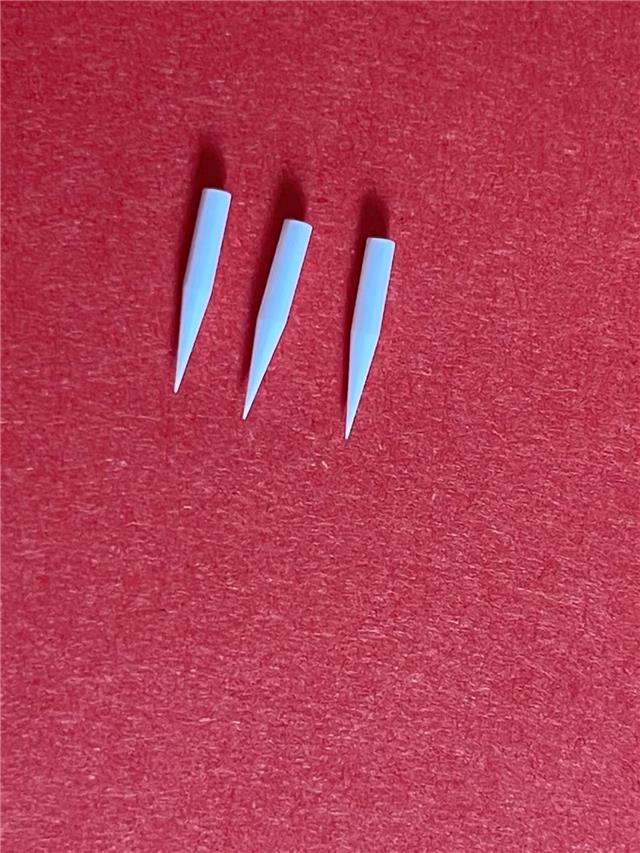

陶瓷劈刀是一种半导体封装领域的必要耗材，在ic封装中，主要用于金线、银线、合金线的引线键合焊接。目前劈刀外半径研磨加工方式通常是将劈刀尖端与研磨片接触，在电机的带动下，研磨工具和劈刀相对旋转进行研磨。该种研磨方式仅依靠研磨工具与劈刀的相对旋转研磨，随着劈刀外半径处的磨削去量，需要人工不断的根据外半径的变化调整磨削角度和研磨工具进量，磨削精度难以控制，而且对于磨削尺寸需由研磨时间进行控制。由于相关技术中对陶瓷劈刀的外半径进行研磨都需要通过人工不断调整磨削参数以及测试磨削时间，这限制了生产效率，增加了生产成本，产品精度不佳。

有鉴于此，本发明实施例提供一种iC陶瓷劈刀外半径研磨方法、系统、设备及介质，以实现提高生产效率和产品精度。一方面，本发明提供了一种陶瓷劈刀外半径研磨方法，包括：将待研磨陶瓷劈刀安装至同轴度加工设备的夹具夹头上，所述研磨设备包括旋转装置和摆动装置，所述旋转装置用于将所述待研磨陶瓷劈刀绕旋转轴进行旋转，所述摆动装置用于将所述待研磨陶瓷劈刀绕摆动支点进行摆动；通过调节所述研磨设备的夹具夹头，将所述待研磨陶瓷劈刀的尖端端点调整至所述摆动支点；根据所述摆动支点建立直角坐标系，将所述待研磨陶瓷劈刀的外半径圆心摆动至所述直角坐标系的纵轴；根据所述待研磨陶瓷劈刀的规格指标计算得到研磨时间；根据所述研磨时间沿着所述直角坐标系的纵轴的负方向通过所述研磨设备对所述待研磨陶瓷劈刀进行研磨处理，确定研磨后的所述待研磨陶瓷劈刀的外半径。可选地，所述根据所述待研磨陶瓷劈刀的规格指标计算得到研磨时间，包括：获取样品陶瓷劈刀，根据预设时间对所述样品陶瓷劈刀进行研磨处理，确定研磨样品的规格指标；通过定积分计算公式根据所述研磨样品的规格指标计算得到样品研磨量体积；根据所述样品研磨量体积和所述预设时间计算得到研磨速率；通过所述定积分计算公式根据所述待研磨陶瓷劈刀的规格指标计算得到待研磨体积；根据所述研磨速率和所述待研磨体积计算得到研磨时间。可选地，所述根据所述研磨时间沿着所述直角坐标系的纵轴的负方向通过所述研磨设备对所述待研磨陶瓷劈刀进行研磨处理，包括：所述研磨设备还包括研磨轮；对所述研磨轮涂上研磨膏，沿着所述直角坐标系的纵轴的负方向与所述待研磨陶瓷劈刀加工设备的尖端端点进行接触；根据所述研磨时间启动所述研磨设备，通过所述研磨轮对所述待研磨陶瓷劈刀的外半径进行研磨；通过所述旋转装置对所述待研磨陶瓷劈刀进行旋转处理，所述旋转轴为所述待研磨陶瓷劈刀的中轴线；通过所述摆动装置对所述待研磨陶瓷劈刀进行摆动处理。可选地，所述通过所述研磨轮对所述待研磨陶瓷劈刀的外半径进行研磨，包括：启动所述研磨轮，通过所述研磨轮对所述待研磨陶瓷劈刀的外半径进行研磨，所述研磨轮的转速为100-150r/min。可选地，所述通过所述旋转装置对所述待研磨陶瓷劈刀进行旋转处理，包括：通过所述旋转装置对所述待研磨陶瓷劈刀进行旋转处理，所述旋转装置的转速为1200-1500r/min。可选地，所述通过所述摆动装置对所述待研磨陶瓷劈刀进行摆动处理，包括：通过所述摆动装置对所述待研磨陶瓷劈刀进行摆动处理，所述摆动装置的摆动角速度为0.8-1.2rad/s。另一方面，本发明实施例还提供了一种系统，包括：第一模块，用于将待研磨陶瓷劈刀安装至研磨设备的夹具夹头上，所述研磨设备包括旋转装置和摆动装置，所述旋转装置用于将所述待研磨陶瓷劈刀绕旋转轴进行旋转，所述摆动装置用于将所述待研磨陶瓷劈刀绕摆动支点进行摆动；第二模块，用于通过调节所述研磨设备的夹具夹头，将所述待研磨陶瓷劈刀的尖端端点调整至所述摆动支点；第三模块，用于根据所述摆动支点建立直角坐标系，将所述待研磨陶瓷劈刀的外半径圆心摆动至所述直角坐标系的纵轴；第四模块，用于根据所述待研磨陶瓷劈刀的规格指标计算得到研磨时间；第五模块，用于根据所述研磨时间沿着所述直角坐标系的纵轴的负方向通过所述研磨设备对所述待研磨陶瓷劈刀进行研磨处理，确定研磨后的所述待研磨陶瓷劈刀的外半径。另一方面，本发明实施例还公开了一种电子设备，包括处理器以及存储器；所述存储器用于存储程序；所述处理器执行所述程序实现如前面所述的方法。另一方面，本发明实施例还公开了一种计算机可读存储介质，所述存储介质存储有程序，所述程序被处理器执行实现如前面所述的方法。另一方面，本发明实施例还公开了一种计算机程序产品或计算机程序，该计算机程序产品或计算机程序包括计算机指令，该计算机指令存储在计算机可读存储介质中。计算机设备的处理器可以从计算机可读存储介质读取该计算机指令，处理器执行该计算机指令，使得该计算机设备执行前面的方法。

本发明采用以上技术方案与现有技术相比，具有以下技术效果：本发明实施例通过将待研磨陶瓷劈刀安装至研磨设备的夹具夹头上，所述研磨设备包括旋转装置和摆动装置，所述旋转装置用于将所述待研磨陶瓷劈刀绕旋转轴进行旋转，所述摆动装置用于将所述待研磨陶瓷劈刀绕摆动支点进行摆动；通过调节所述研磨设备的夹具夹头，将所述待研磨陶瓷劈刀的尖端端点调整至所述摆动支点；根据所述摆动支点建立直角坐标系，将所述待研磨陶瓷劈刀的外半径圆心摆动至所述直角坐标系的纵轴；根据所述待研磨陶瓷劈刀的规格指标计算得到研磨时间；根据所述研磨时间沿着所述直角坐标系的纵轴的负方向通过所述研磨设备对所述待研磨陶瓷劈刀进行研磨处理，确定研磨后的所述待研磨陶瓷劈刀的外半径。该方法可以有效提高陶瓷劈刀外半径研磨的生产效率，有利于得到更为精准的陶瓷劈刀外半径研磨产品。
